miernik parametrów pola odpływowego | TSA i SBT 00

NH 00 | MONTAŻ W POZYCJI GÓRNEJ

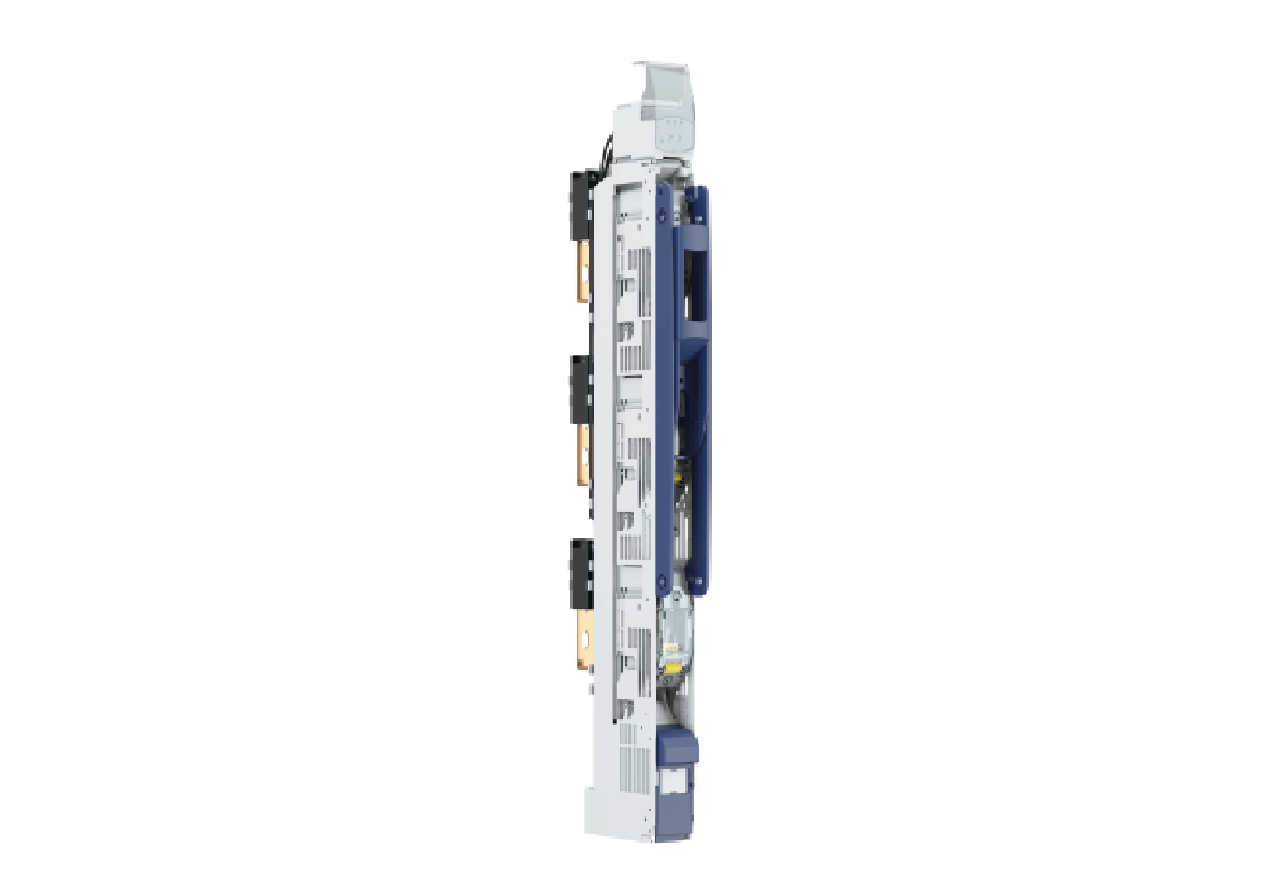

SBT to miernik parametrów pola odpływowego dla rozłączników NH 00. Znajduje się na górze rozłącznika bezpiecznikowego, jako rozszerzenie BTVC.
SBT jest podłączony do przekładników prądowych i czujników napięciowych zamontowanych z tyłu rozłącznika bezpiecznikowego.

(miernik parametrów pola odpływowego NH 1/2/3)

TSA to trójfazowy miernik parametrów pola odpływowego, kompatybilny z rozwiązaniami do monitorowania sieci rozdzielczej nn (rozwiązanie górne i dolne). Mierzy wartości RMS w czasie rzeczywistym następujących zmiennych:

• Napięcie na fazę
• Prąd na fazę i obliczony prąd w przewodzie neutralnym
• Importowana/ eksportowana moc czynna, bierna i pozorna na fazę oraz całkowita
• Współczynnik mocy na fazę
• Obecność fazy
• Częstotliwość
• Skumulowane wartości importowanej i eksportowanej energii
• Skumulowane wartości energii biernej we wszystkich czterech kwadrantach
• Temperatura wewnątrz obudowy karty
• Oscylografia napięcia i prądu w przypadku alarmu

Ponadto karta może generować następujące alarmy na fazę:
przepalony bezpiecznik, zbyt wysokie/niskie napięcie, przeciążenie prądowe, prąd zwarciowy.

TSA może komunikować się za pomocą protokołu DLMS/COSEM na HDLC z węzłem nN Edge lub za pomocą Modbus RTU. Są one połączone magistralą szeregową RS485 w formacie łańcuchowym (maksymalnie 24 mierniki parametrów pola odpływowego na magistralę).
